Hidrofor Seçimi Nasıl Yapılır

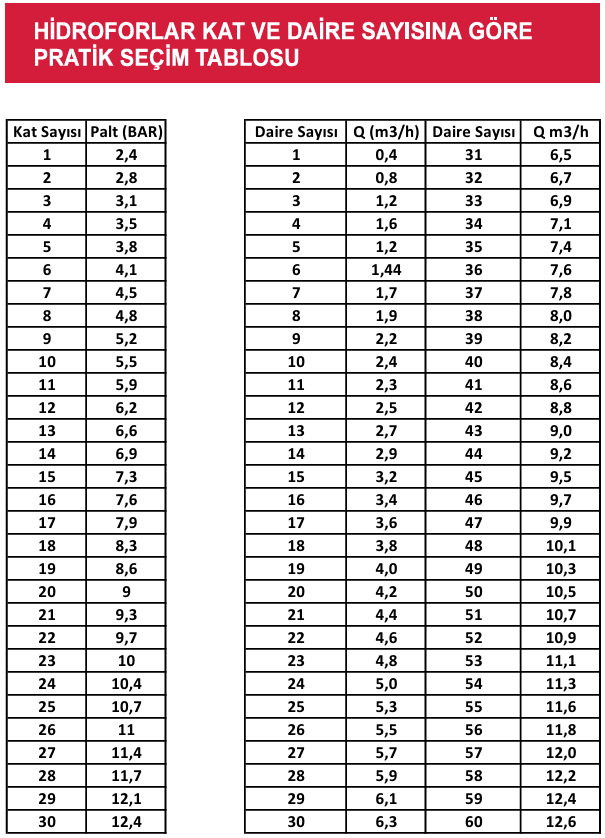

         HİDROFOR KAPASİTESİ BELİRLEME (PRATİK SEÇİM KRİTERLERİ)

Debi Hesabı:

Basınç Hesabı:

ÖRNEK:

40 daireli 10 katlı bir yerleşim birimi için gerekli olan (debi) su miktarı (Q) ne kadardır?

Toplam daire sayımız ; 40

Bir dairede oturan kişi sayısı ; 4

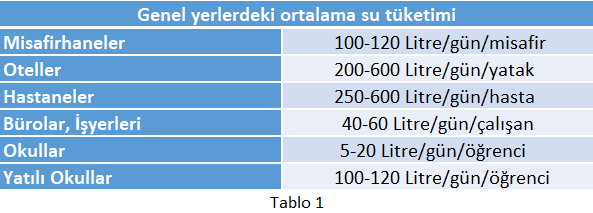

Kişi başı günlük su sarfiyatı ; 150 lt /gün (tablo 1 den bakılır)

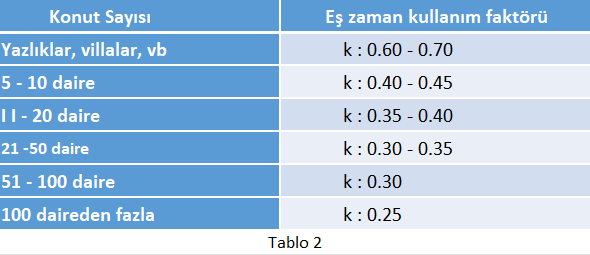

Eş zaman kullanım faktörü (40 daire için ) ; 0.35 (tablo 2 den bakılır)

İhtiyaç duyulan debi; Q = ?

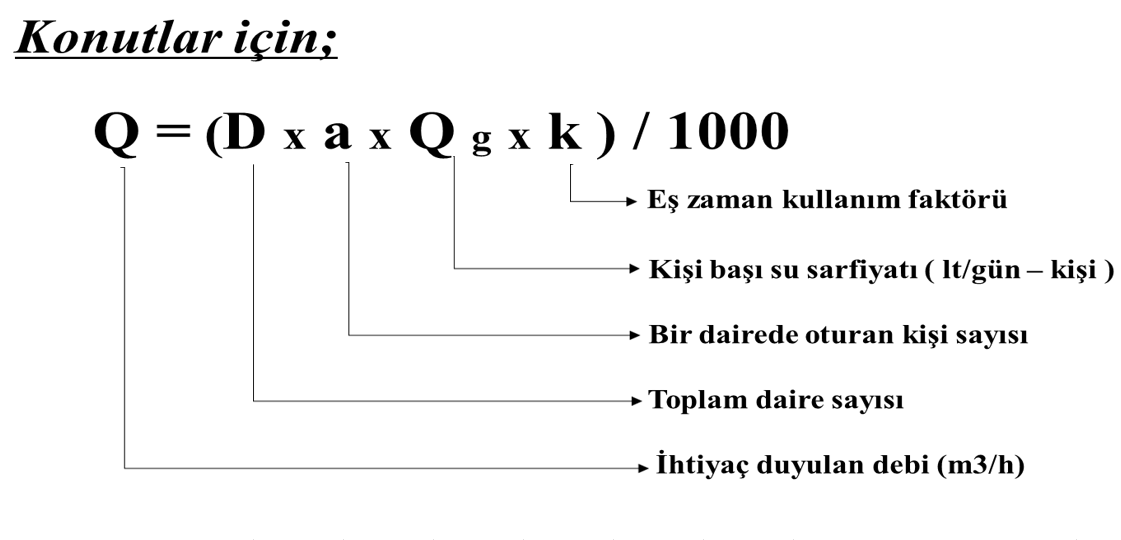

Q = (D x a x Q g x k) / 1000

Q = 40 x (4 x 150 x 0.35)/ 1000

Q = 40 x (210 lt/saat) / 1000

Q = 8.4 m3/h

40 daireli 10 katlı bir yerleşim birimi için gerekli olan basınç (Hm) miktarı ne kadardır?

Ks=10 kat

Ky=3 mt

Sk=5 mss

Bk=1,15

Ab=15

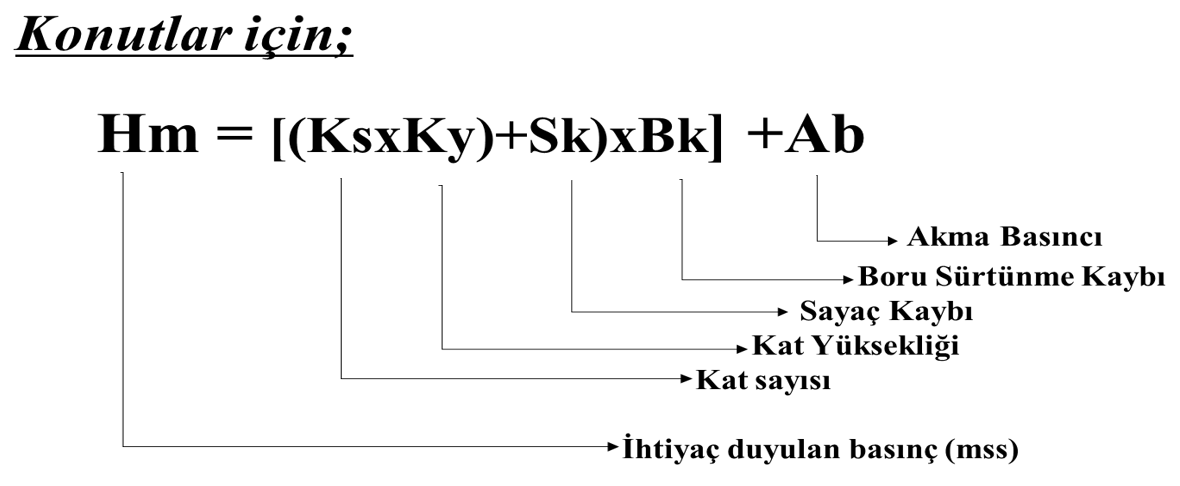

Hm = [(KsxKy)+Sk]xBk+Ab

Hm =[(10x3)+5]x1,15+15

Hm (Alt Basınç) = 55 mss

Hm (Üst Basınç)=Alt Basınç+18 mss

Hm (Üst Basınç)= 73 mss

Hidrofor Denge Tankı Hesabı:

Ve= =0,33x Qmax [ (Pa+1) / (ΔPx S) ]

0,33=Sabit Katsayı

Qmax =Bir pompanın alt basınçta max debisi

Pa=Hidroforun çalışma üst basıncı

ΔP=Hidrofor alt ve üst basınç arasındaki fark

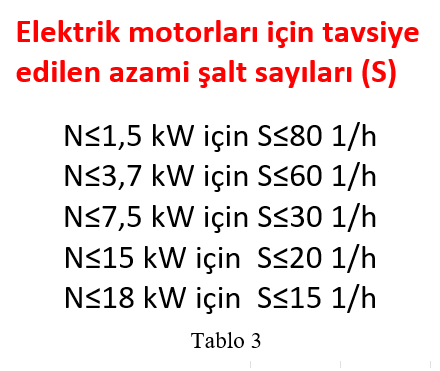

S=Şalt sayısı (hidrofor sistemin 1 saatteki devreye girip çıkma sayısı) (tablo 3 den bakılır)

Örnek:

8,4 m3/h 55-73 mss kapasiteli 1 asıl+1 yedek hidroforun denge tankı hacmini belirleyiniz?

Ve= =0,33x Qmax [ (Pa+1) / (ΔPx S) ]

Qmax=11m3/h MultiDAF 6006 serisi pompa alt basınçtaki max debisidir.

MultiDAF 6006 serisi 2,2 kw olduğu için S (Şalt Sayısı)=60 alınmıştır.

Ve=0,33x11x [(7,3+1)/(1,8x60)] Ve=0,279 m3

Ve=279 lt (TM 300 lt /10 tavsiye edilir)

Ofis Okul Sosyal Tesisler İçin Debi Hesabı;

Q=[3,6x √n x Sarfiyat lt/sn] m3/h

n:Yb cinsinden toplam sarfiyat

Örnek:

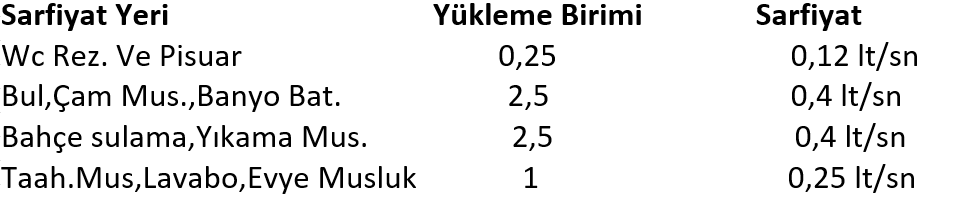

Wc+Pisuar=40x0,25=10n Sarfiyat 0,12 lt/sn

Lavabo=30x1=30n Sarfiyat 0,25 lt/sn

Bahçe Sulama=4x2,5=10n Sarfiyat 0,4 lt/sn

Q=(3,6x √n x Sarfiyat lt/sn) m3/h

Qw+p=(3,6x √10 x 0,12)

Qw+p=1,37 m3/h

Ql=(3,6x √30 x 0,25)

Ql=4,93 m3/h

Qb=(3,6x √10 x 0,4)

Qb=4,55 m3/h

Qt=1,37+4,93+4,55=10,85 m3/h
