Hidrofor Çalışma Prensibi

Binalarda kullanılan suyun ihtiyaç olan basınca ulaşmasını sağlayan ve sistemi sürekli bu basınçta konforlu bir şekilde sabit tutan ekipmanların bütününe hidrofor sistemi diyebiliriz. Şebekede sular kesildiğinde bina tesisatı tarafında kullanım devam ettiğinde sistem ayarlanmış olan üst basıncın altına düşer ,ilk önce denge tankından hacmi miktarında binayı besler, denge tankındaki basınç alt basınca ulaştığında pompa ,manometre,basınç şalteri ve kontrol panosu vasıtası ile start alır. Binada kullanım sona erdiğinde pompa sistemi üst basınca getirerek devreden çıkar.

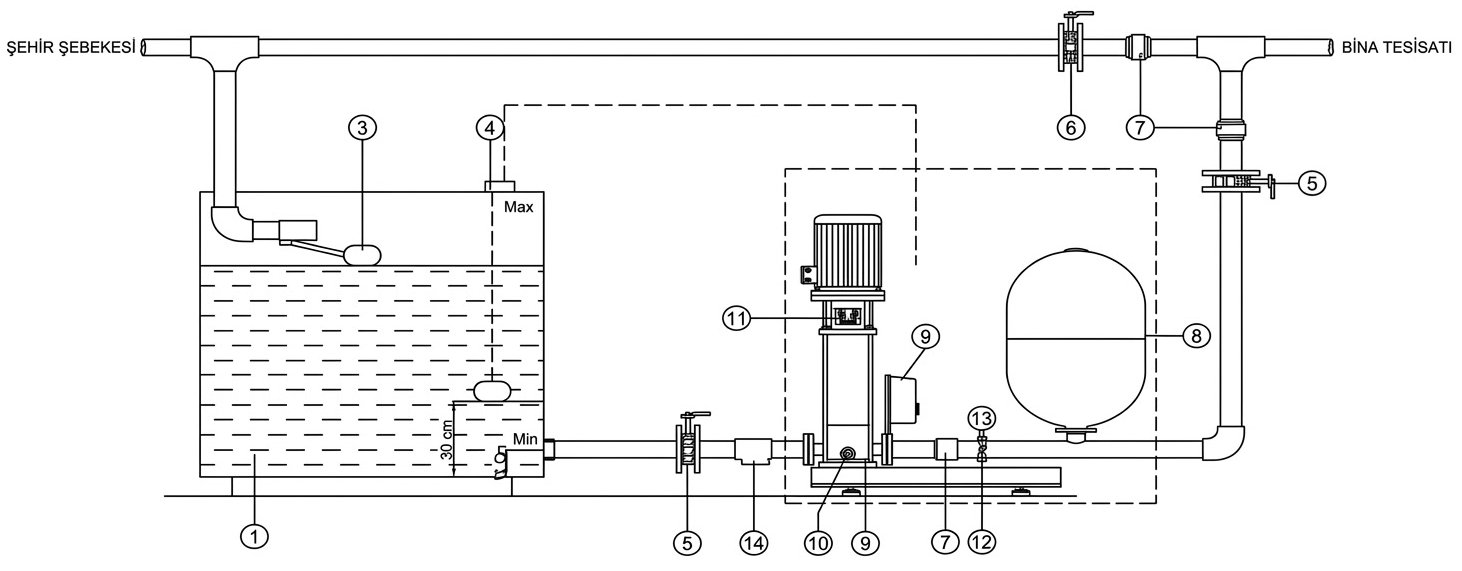

Sistemde yukarıda şekilde numaralandırılmış ekipmanlar bulunmaktadır.

1 nolu ekipman su deposudur, sistemin şebeke suyu gerekli basıncı yerine getiremediğinde kullanılacak rezerv kullanım suyudur. Betonarme su depolarından ziyade hijenik olması nedeniyle modüler paslanmaz veya grp depolar tercih edilmektedir.

3 nolu ekipman mekanik şamandıradır. Şebekede basıncın normal olduğu zamanlarda depo sürekli otomatik olarak takviye edilir. Mekanik şamandıra su deposu dolduğunda otomatik olarak kapanır.

4 nolu ekipman sıvı seviye flatörüdür. Hidroforun susuz çalışmasını engeller, depoda su seviyesi belli seviyeye düştüğünde sistemi durdurur.

5 ve 6 nolu ekipmanlar vanalardır. Ara elemanlarda bir arıza meydana gelmesi durumunda müdahalede kolaylık sağlarlar.

7 nolu ekipmanlar çekvalflerdir. Şebeke tarafındaki ,şebekede basınç azaldığında binadaki suyun şebekeye geri akmasını engellerken sistem tarafındaki ise şebeke basıncı normalken hidrofor sistemi tarafına ters akışlı basınç oluşmasını engeller.

8 Denge tankı, hijyenik sertifikalı değiştirilebilir membranlı olması önerilir. Pompa denge tankında yer alan su basıncının sistemin ihtiyacı olan basıncın üzerinde olmasını sağlayarak devreden çıkar. Denge tankı hacmi motor gücü şalt sayısına göre belirlenir. Denge Tankı hacmi küçük tercih edilmiş ise pompalar çok sık devreye girip çıkar. Bu istenmeyen bir durum olup, bakım maliyetlerini arttırır.

9 Düşey milli kademeli pompalardır. Domestik serilerde yatay pompalarda kullanılmaktadır.      Kontrol panosu ise sistemin otomatik olarak çalışmasını sağlar. Çoklu pompalı sistemlerde pompaları sıralı olarak devreye girmesini ve eşit yaşlanmasını sağlar. Akım faz termik korumalara sahiptir. Gelişmiş panolarda frekanslı çalışma, haberleşme ve uzaktan çalıştırma ve izlemede mümkündür.

10 Hava alma pürjörü, ilk çalıştırmada depo su ile dolu olsa bile, pürjör açılarak havanın atılması ve akabinde suyun geldiği gözlemlenmelidir. Sonra kapatılıp ilk çalıştırma yapılır.

11 Kaplin motor mili ile  pompa milini birbirine bağlayan ve senkronize bir şekilde çalışmasını sağlayan önemli bir ekipmandır. İyi ayarlanmaması durumunda bakım onarım maliyetleri artar.

12 Basınç şalteri , sistemi istenen basınç aralığında çalışmasını sağlayan ve kumandaya dur kalk talimatını gönderen ekipmandır.

13 Manometre , göstergede basınç değerleri okunur ve  bu değerlere göre basınç şalteri sistemi izler.

14 Pislik tutucu depodaki rezerv suda oluşacak olası istenmeyen partikülleri tutar.
